身份证阅读套件板符合 ISO14443(TYPE B)标准+可以读写符合 ISO14443(Type
【名  称】:身份证+非接身份证阅读器小模组
【浏览次数】:42948
全国服务热线:15017501838  / 15017507838 / 020-29805652 设备采购QQ咨询 二次开发QQ咨询 产品PDF文档下载 更多联系方式
身份证读卡器+二维码二合一读卡器

千景身份证+非接身份证阅读器小模组

1. 产品概述

a.身份证+非接二合一小模组是采用非接触式 IC 卡技术,通过串口或USB 接口与计算机终端或其它设备连接,用于读取居民身份证专用芯片内相关信息的专用套件板。

b.通过配套解码软件身份证模块,可将身份证内的数字压缩相片还原为可视照片,实现完全的“人、证同一性”的认定。

c.身份证阅读套件板符合 ISO14443(TYPE B)标准。

d. 可以读写符合 ISO14443(Type A)标准的非接触卡,例如IC卡、CPU卡、M1卡等。

e. 身份证+非接二合一小模组尺寸小,便于安装,提供开放的应用程序接口(API),供系统集成进行二次开发。

f. 支持多种通信通道可根据不同场合选择,个性化,不同功能模块可根据需求自由组合使用。

身份证阅读器模组在自助服务终端相关行业应用:

身份证+非接触式IC卡读卡器模组各行业应用

● 安卓手持智能终端,集成身份证阅读器模块更加便利;

● 边检部门自助服务终端验证身份证;

● 车站、民航自助售票机读取信息信息;

● 机场自助值机验证身份证真假;

● 就医自助服务终端、挂号交费一卡通录入身份证信息;

● 民航自助售票机读取信息信息;

● 银行填单机,客户可自主进行开户及办理业务;

● 社保自助服务终端,市民可以自助完成操作;

● 自助售货机验证未成年人与否;

● 单位从业人员自助登记系统录入身份证信息;

● 社区养老服务终端;

● 自助售货机验证未成年人与否;

● 避孕套自助售货机,让使用者没有隐私烦恼;

二次开发支持:

Android:提供DEMO和相片解码,可提供测试的apk;(支持高版本targetSdkVersion>23)

Windows:支持C#、C++、C、Delphi、Java,VC,VB,PB等语言二次开发;(支持64位开发库)

BS开发:支持JSP、PHP、ASP、HTML、ASPX等WEB语言的二次开发,提供网页浏览器的DEMO;

Linux:支持(支持Linux相片解码)

单片机ARM等:(提供开发协议)

国产系统:支持麒麟、统信等国产操作系统网页开发使用

千景二合一身份证小模组反面图
千景二合一身份证小模组反面图

2. 功能介绍

采用非接触式 IC 卡技术,通过串口或USB 接口与计算机或其他设备连接,配套使用定制的阅读软件,如“居民身份证阅读软件”及规范的操作即可读取居民身份证信息。

3.技术指标

1、符合居民身份证阅读器通用技术要求,可以读取符合 ISO14443(Type B)标准的非接触卡,并可以读写符合 ISO14443(Type A)标准的非接触卡;

2、工作频率:13.56 MHz±7kHz;

3、天线能量输出:

A:天线表面磁场强度(Hmax)≤7.5A/m rms;

B:天线表面法线方向 5cm 处电磁场强度(Hmin)≥1.5A/m rms;

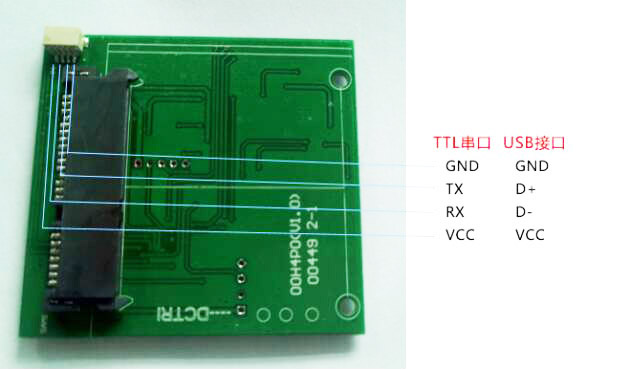

4、通信接口:USB HID 无驱通讯(可改  USB 有驱、TTL、RS232 通讯);

5、电源:USB供电,DC5V/500mA(±5%);

6、阅读距离:0-4cm;

7、阅读时间:<1s;

8、适用于 WIN98/2003/XP/WIN7/WIN8/WIN9/WIN10/Android/Linux平台;提供各平台开发 SDK和通信协议;

9、供电:DC5V—220mA,具有电源自动保护设计;

10、平均无故障工作时间(MTBF):大于 5000 小时;

11、使用环境:

A:工作温度:0℃~50℃;

B:相对湿度:20%~90%RH;

C:大气压力:60KPa~110 Kpa;

4. 型号说明

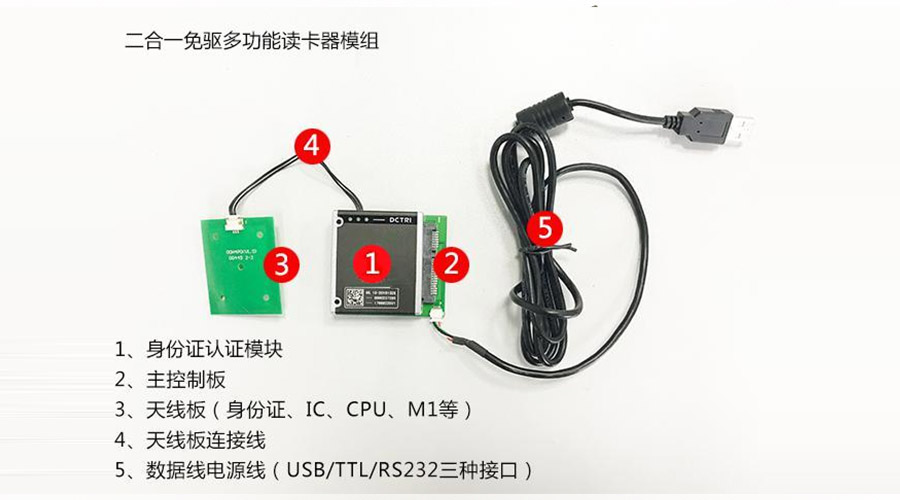

1)标准件说明

名称数量说明备注

公安部模块1对身份证信息安全进行验证标配

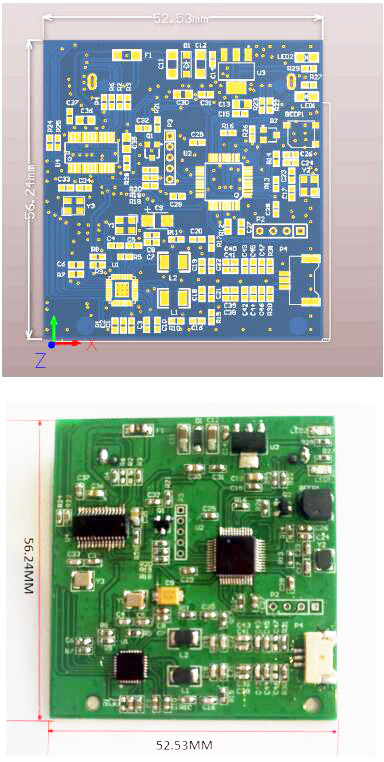

控制板1MCU 主控部分,对信息进行处理标配

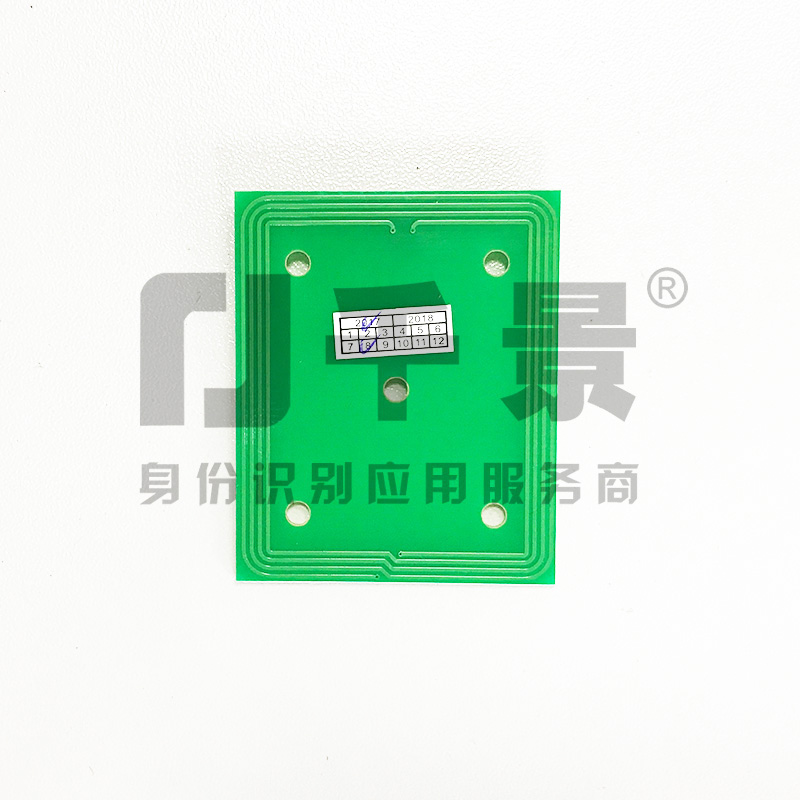

天线板1刷身份证区域,感应身份证信号和TypeA卡标配

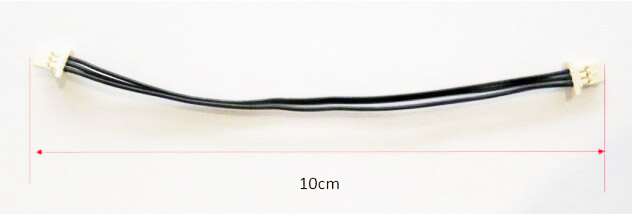

天线板连接线1非接天线连接线,超薄 3PIN 间距1.25MM 同向 L=10cm标配

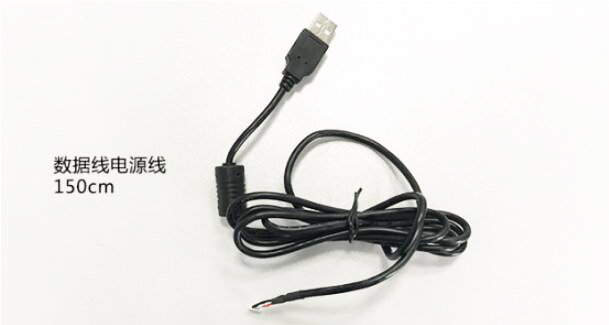

数据线电源线1 150CM(USB HID,RS232,TTL三种接口可选)标配

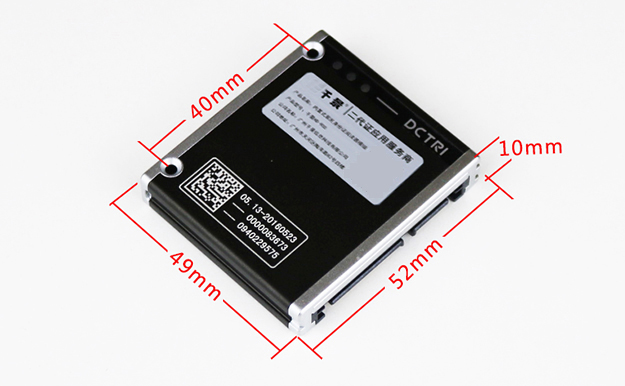

公安部小模块图     模块尺寸:52*49*10 mm  孔位距离:40 mm

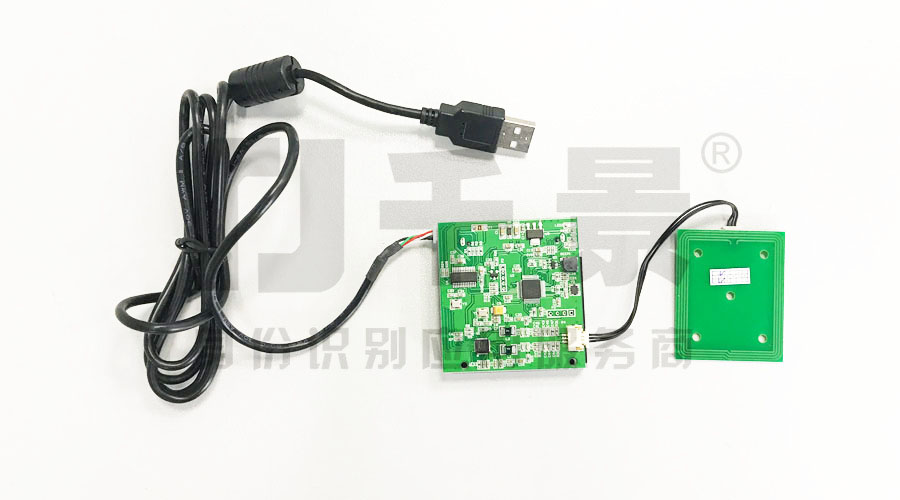

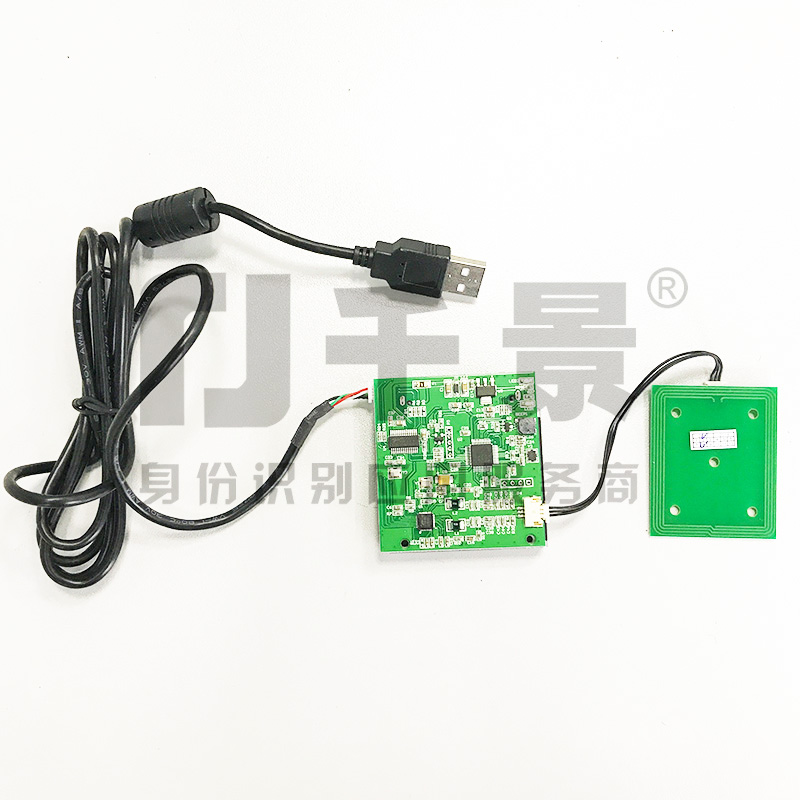

身份证阅读器小模组

千景身份证+非接身份证阅读器小模组

千景身份证+非接身份证阅读器小模组

千景身份证+非接身份证阅读器小模组

千景身份证+非接身份证阅读器小模组

如需要其他尺寸天线板,可以根据实际需求,批量定制。

7. 使用注意事项

身份证阅读器小模组是标准的信息化电子设备,应按照正确的操作方法使用该设备,若使用不当会造成身份证模块不能正常工作或损坏设备,为避免不必要的损失,请在使用前详细阅读并特别注意以下事项:

● 请小心轻放。严禁剧烈震动与撞击,避免对硬盘造成不必要的损坏。

● 在连接或取消与其他设备连接时,请将电源关闭,当模块正在工作时,请勿随意移动或跌落。

● 请按正确线序连接设备。线序连接错误会烧毁主板和公安部模块。

● 请勿使套件板受到浸泡、雨淋,长时间不使用时,请包装好,防止灰尘进入机器内。

● 该产品在寿命终止需报废处理时,应遵守国家及所在地方的法律法规要求,进行安全、环保处置。解剖产品分类回收,亦可交经销商或我单位联系统一处理。

● 为 A 级产品,在生活环境中,该产品可能会造成无线电干扰。在这种情况下,可能需要用户对其干扰采取切实可行的措施。

(*由于产品升级或其他原因,身份证+非接身份证阅读器小模组产品实际参数有可能变更,以实际产品为准。本文中的所有陈述、信息和建议也不构成任何明示或暗示的担保)
